10kV消弧線圈柜驗收報告
參與單位:
中國船舶重工集團、保定奧蘭電氣科技有限責任公司
地點:
保定奧蘭電氣科技有限責任公司 河北省保定市高新區風能街315號
驗收設備:10kV消弧線圈柜-包括接地變、消弧線圈裝置及相關控制柜
經檢查:
一、文件資料:10kV消弧線圈柜的檢查報告、外購件合格證、合同要求的產品試驗報告(型式試驗報告)及主要元器件型式試驗報告。
文件內容包括以下項目:
1)外購件進貨驗證記錄
2)過程檢查記錄
3)外購件合格證
4)外購件測試報告
5)10kV消弧線圈柜產品檢查報告
6)10kV消弧線圈柜產品合格證
7)消弧線圈成套裝置試驗過程
8)干式接地變壓器型式試驗報告
9)消弧線圈型式試驗報告
10)繼電保護試驗裝置出廠檢驗報告
11)設備圖紙
二、測試及檢驗:根據驗收試驗大綱對10kV消弧線圈進行檢驗。
驗收內容包括以下項目:
1)一次方案:檢查線圈容量,進行絕緣試驗及耐壓試驗。
2)結構:檢查型號及測量尺寸,檢查外觀及標識,檢查柜內連接,檢查元器件型號及連線。進行開關設備的機械操作試驗。檢查各部件的電氣間隙。
3)控制回路:進行耐壓試驗。檢查消弧線圈控制器的功能測試及歷史數據記錄。檢查小電流接地選線裝置的功能測試及歷史數據記錄。檢查回路接線。
驗收結論:本次檢驗試驗均通過,同意轉入包裝發運。
驗收問題:部分標識缺英文標識,發貨前補上相應標識。
三相進線接線位置顏色標識改為紅黃藍。

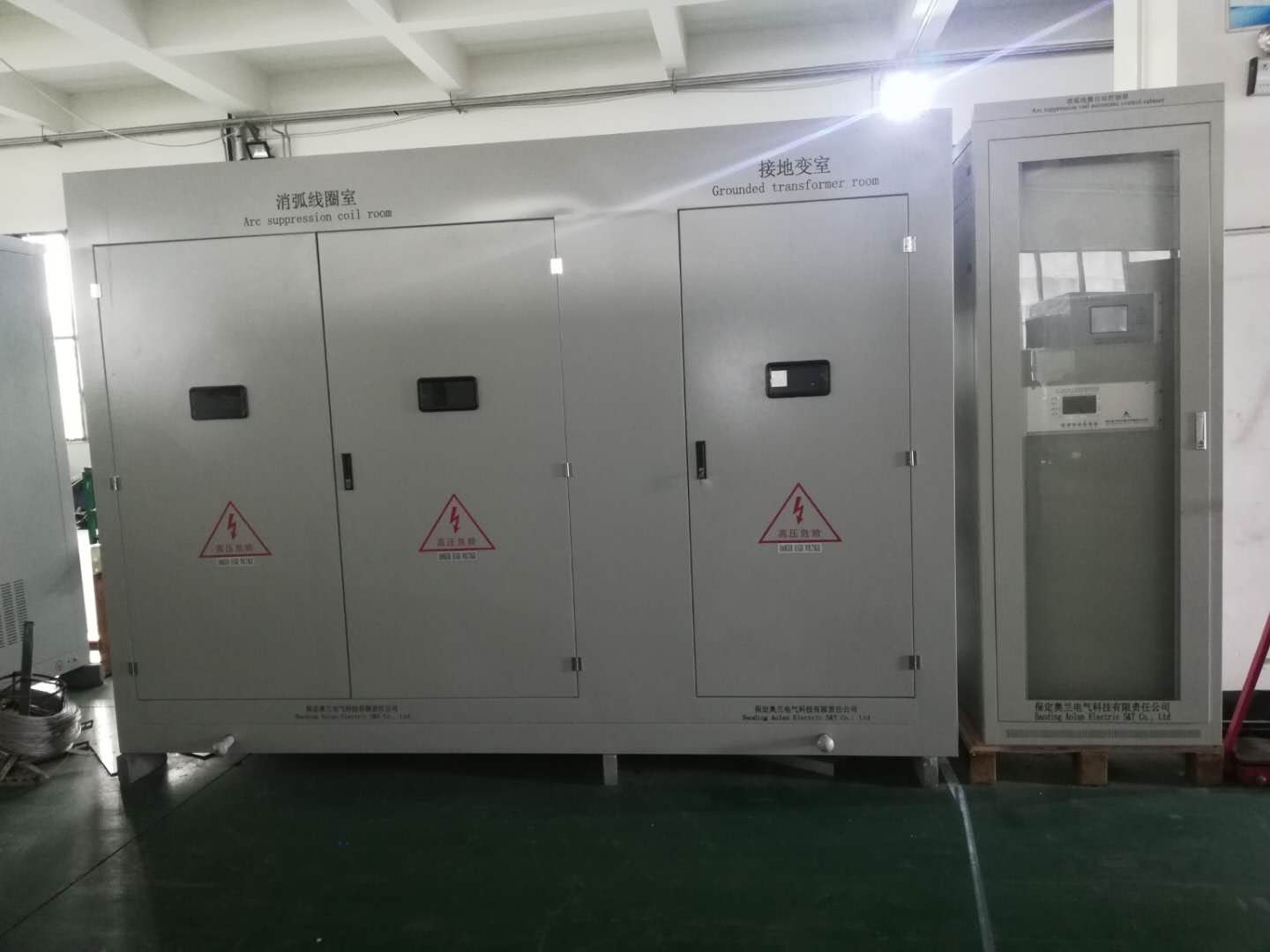

驗收照片包括:機柜成品照片,控制系統圖片,報警信號實驗照片,柜內成品照片 |
SL. NO. 序號 | COMPONET & OPERATION 部件/工序名稱 | CHARACTERISTICS CHECKED 檢查項目 | TYPE OF CHECK 檢查類型 |
CHECK SITE 檢查地點 | REF.DOC/ACCEP. STD 參考文件或接受標準 | CHECK TIME 檢驗時間 | Witness by 見證方 | Remark 備注 | |
M | S | ||||||||
1 | The 1-line requirements of client 客戶一次部分要求
| 1.1.One solution: grounding arc suppression coil capacity, insulation test, withstand voltage test, should meet the requirements of customers, drawings and relevant national standards. 1.1. 一次方案:接地變消弧線圈容量、絕緣試驗、耐壓試驗、應滿足顧客、圖紙和相關國家標準的要求。 | 必備Necessar | 工廠 Factory | GB1094.6-2011 | 2019.12 | W | ||
2
|
Constrcution 結構
| 2.1.Frame: panel type and dimension comply with the customer’s requirement. good color and luster of the Silver-plated and galvanized parts. good powder coated. 2.1 框架:柜體的型號、尺寸符合顧客要求(對角測量偏差小于2MM)實際尺寸£3300mm£2000mm£2300mm,噴塑質量較好,無明顯瑕疵和色差。 | 必備Necessar | 工廠 Factory | GB 4208-2008 | 2019.12 | W | ||
2.2 .Busbar connection: the current load, electrical insulation distance for power-on parts and screw connection meet the GB’s requirements. 2.2.母排連接:載流量、帶電體間的絕緣距離、鑼釘連接、力矩緊固等符合國標要求。接地排連接可靠,方便客戶現場連接。實測 相間距及相對地值 。 | 必備Necessar | 工廠 Factory | GB/T 311.6-2005 | 2019.12 | W | ||||
2.3.Doors: be flexible to open and close, good seal, not decline. 2.3 門:開鎖門輕松靈活,關門后密封好,且不傾斜,手動分合閘裝置可靠。 | 必備Necessar | 工廠 Factory | 2019.12 | W | |||||
2.4The component model,the logo should be correct;Terminal figure and principle diagarm should be agree;The layout of components and the line should be tidy and beautiful. 2.4元器件型號,標識應正確;端子圖與原理圖須一致;元器件的布局及行線應整齊美觀。 | 必備Necessar | 工廠 Factory | 2019.12 | W | |||||
2.5.Check the contact lines betweent the panels. 2.5.核對柜間二次連線圖及二次連線。 | 必備Necessar | 工廠 Factory | 2019.12 | W | |||||
2.6.Appearance: keep clean, no labels in the fixing plate. All kinds of scutcheons fix rightly. 2.6.柜體外觀:柜內安裝支件無標簽號碼粘貼,鉸鏈端正。整體清潔、無破損、無污垢。各類標牌安裝端正。 | 必備Necessar | 工廠 Factory | 2019.12 | W | |||||
2.7.The switchgear should be clean without sundry. 2.7.柜體內應清潔無雜物。 | 必備Necessar | 工廠 Factory | 2019.12 | W | |||||
5 | Control loop 控制回路 | 5.1.Auxiliary and control circuit wiring should be tight. 5.1.輔助和控制回路連線須緊固。 | 必備Necessar | 工廠 Factory | 2019.12 | W | |||
5.2.Secondary high voltage testing. 5.2.二次工頻耐壓試驗(2.5kV/1S)。 | 必備Necessar | 工廠 Factory | 2019.12 | W | |||||
5.3.The secondary circuit function test,including components function test and verify; Auxiliary contacts check. 5.3.二次回路功能試驗,包含元器件功能驗證;輔助觸點檢查。 | 必備Necessar | 工廠 Factory | 2019.12 | W | |||||
6 | Package & shipmen 包裝和發運 | 6.Protection against the tide and the rust: if The switchgear is not made of folded high quality aluminum zinc coatde steel plate, must use the drying agent bags ang rust inhibitor。Packing should be intact. 6.柜體防潮和防銹處理:如果柜體不是采用敷鋁鋅板的,必須使用干燥劑和防繡蝕劑。包裝應完好。 | 必備Necessar | 工廠 Factory | GB/T 191-2008 | 2019.12 | H |
