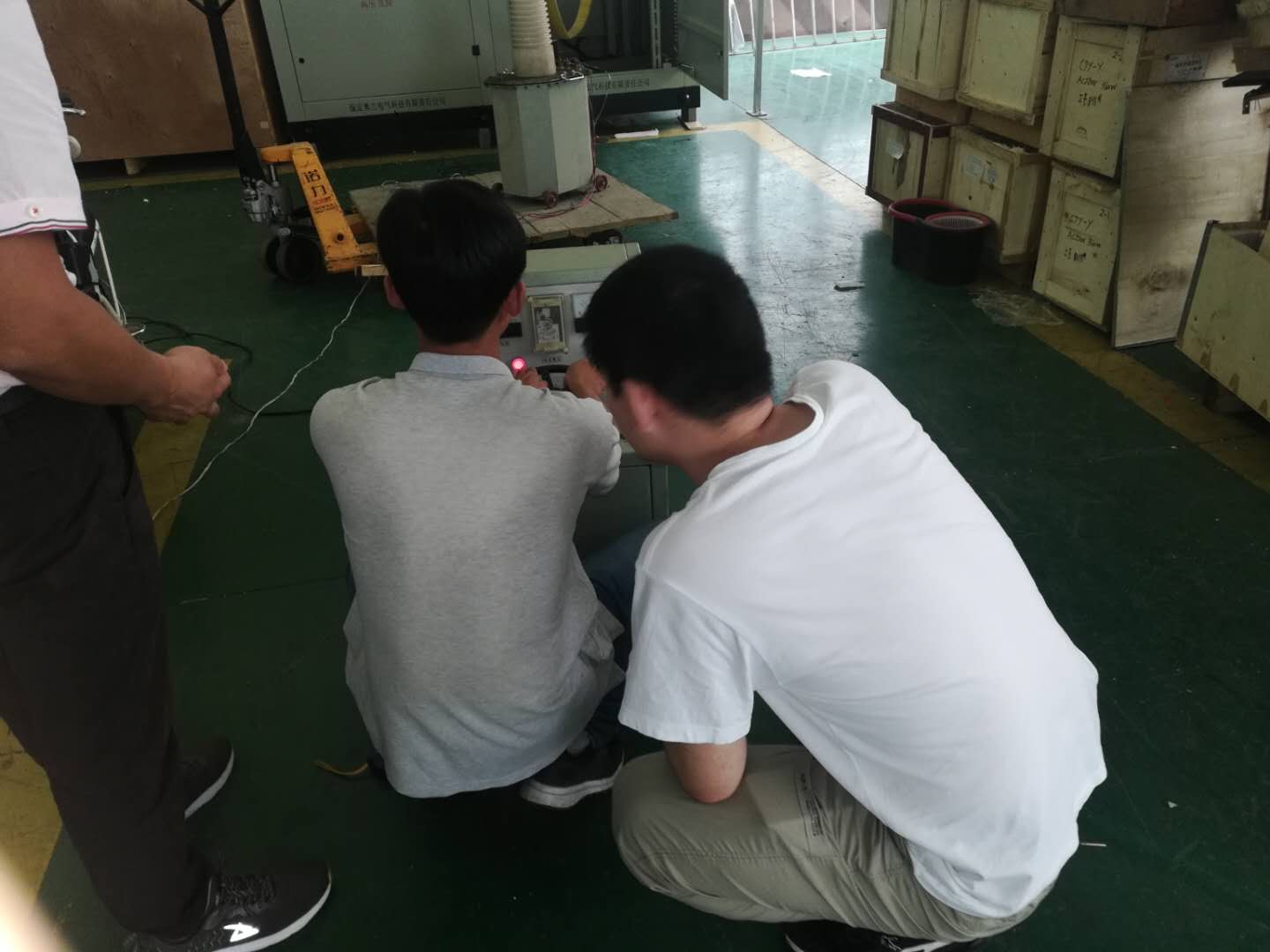

受客戶妥托，上海BV集團檢驗員來我公司檢驗接地電阻柜，檢驗形式為全檢，其主要內容為

（1）電阻器 (DL/T 780-2001)

1） 電阻值測量，電阻測試儀（電橋）測量電阻阻值；

2） 絕緣電阻測定，用兆歐表；

3） 工頻耐壓試驗，用工頻耐壓測試儀。

（2）隔離開關（GB 1985）

  1）在通電和手動模式下試驗，檢查隔離開關分合情況，萬用表測量輔助觸點是否正常動作，狀態指示是否正常；

  2）工頻耐壓試驗。

（3）另對其他柜體外殼、柜內二次線纜、緊固件等附件進行外觀檢查、牢固檢查。（企業標準）

二、設備出廠試驗

具體操作步驟如下

1、電阻器

1）電阻值測量。整體連接，用電阻測試儀分別連接電阻器的兩端，環境溫度控制在25℃左右，電阻值偏差應在訂貨值的±5%范圍以內。

2）用兆歐表測量絕緣電阻時應按下列程序進行：

(a)拆除或斷開對外的一切連線，將電阻器放電。

(b)檢查兆歐表電壓等級是否符合被測電器設備，并檢查兆歐表好壞。

(c)兆歐表的測量線不應絞在一起。

(d)兆歐表的引線應用多股軟線，而且應有良好的絕緣。

(e)以兆歐表轉動一分鐘后的讀數為準，讀取量值后，應先將接至試品的火線斷開，然后停止兆歐表的轉動。

(f)兆歐表保持額定轉速，一般為每分120轉±20%。

(g)測量完畢后，應將電阻器進行放電。

3）工頻耐壓試驗。

對試品施加頻率50Hz的正弦交流電壓的試驗稱為工頻交流耐壓試驗。

其試驗的目的是為了有效地發現試品的絕緣缺陷，是考驗試品的絕緣承受內部過電壓能力的有效辦法，對保障試品安全運行具有重要的意義。

 a）工頻耐受電壓。工頻耐受電壓為95kV/1min，無擊穿閃絡現象。

  試驗結束后，調壓設備輸出調至零，斷開試驗電源，試驗設備放電（帶絕緣手套使用接地線棒放電），拆掉試驗設備連接線。

2、隔離開關

  具體操作步驟如下

1）檢查隔離開關輔助觸點。分別在隔離開關未通電狀態下和手動狀態下，使用萬用表通斷檔測量常開常閉是否正確。將隔離開關通電電動分合及手動分合（分合5次，操作靈活、自如，無卡滯不正?，F(xiàn)象。），用萬用表通斷檔測量接觸器輔助觸點，常開觸點變?yōu)槌ｉ]觸點，常閉觸點變?yōu)槌ｉ_觸點。

2）工頻耐壓試驗，將隔離開關打開，在相間及相對地分別施加工頻電壓至95kV/1min，不應出現擊穿、閃絡。

  3）試驗結束后，調壓設備輸出調至零，斷開試驗電源，試驗設備放電（帶絕緣手套使用接地線棒放電），拆掉試驗設備連接線。

三、電阻柜完成整體組裝及貨物運往現場后，具體交接試驗項目如下：

（1）外觀檢查

（2）二次上電試驗

（3）工頻耐壓

具體操作步驟如下

（1）外觀檢查：確認產品外觀正常、內部各組件無明顯變形及松脫，固定緊固，一次母排、二次線纜連接緊固；

（2）二次上電試驗：按照二次圖紙，校準接線，接線無誤后，給控制部分上電，控制部分應能實現圖紙的要求等；

（3）工頻耐壓： 將電流互感器從回路中斷開，分別對隔離開關和電阻器部分做工頻耐壓試驗，或?qū)?/span>隔離開關和電阻器連成一個整體做耐壓試驗，施加工頻耐受電壓95*80% kV，歷時1min，應無擊穿閃絡現象。

注：互感器額定電壓為10kV，工頻耐壓試驗時應從回路中拆除。
