一、概述

    我公司生產的中性點接地電阻柜具有精度高，線性度好，運行可靠，安裝方便，外形美觀等特點，所生產的0.4KV～35KV發電機中性點接地電阻柜是發電機組中采用高阻接地的成套裝置。

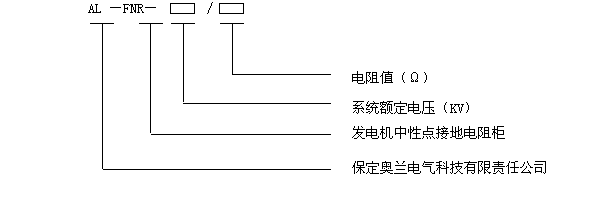

二、型號說明

三、工作原理簡述

發電機在運行中，發生單相接地是最常見的故障，其故障點出現電弧接地時會進一步擴大定子繞組絕緣損害甚至鐵芯灼傷燒結，如不及時發現并快速切除故障，將發展成為相間或匝間短路?；谏鲜鲈?，國際廣泛采用發電機中性點高阻接地，以限制接地電流，防止各種過電壓的危害。中性點通過電阻器接地可以把故障電流限制到適當值，提高繼電保護的靈敏度作用于跳閘；同時又使故障點僅可能發生局部輕微灼傷，把暫態過電壓限制到正常線電壓對中性點電壓的2.6倍，限制電弧的重燃；防止弧光間隙過電壓損壞主設備；同時可有效防止鐵磁諧振過電壓，從而保證發電機的安全運行。

四、產品特點

1、精心設計、保護到位

AL-FNR型發電機中性點電阻柜連接在發電機中性點上，當電網或發電機定子繞組發生單相接地故障時，向接地點提供附加阻性電流，使接地點電流由容性變成阻容性電流，從而保證產生的過電壓不超過2.6倍的相電壓。

2、專業保護，避免燒損發電機鐵芯

AL-FNR型發電機中性點電阻柜在設計參數時，力求將總的接地電流控制在15A以內，不僅可以滿足繼電保護靈敏度的要求，同時也可減輕發電機定子繞組接地時鐵芯的損傷。

3、結構緊湊，元器件性能優異

AL-FNR型發電機中性點電阻柜將零散的單相變壓器、電阻器、電流互感器、測量儀表、接地保護輸出端子等電器設備整體組合在一個封閉金屬柜內，并可選配隔離開關、避雷器，成套供貨；安全可靠性高，布置清晰整齊，便于安裝調試及操作維護。它采用的單相變壓器為干式絕緣變壓器，工作性能穩定，抗沖擊能力強。變壓器二次側采用不銹鋼材料電阻。

4、監控功能齊全，并提供模擬量輸出

AL-FNR型發電機中性點電阻柜比一般配置增加了保護發電機中性點絕緣的專用避雷器，可配備電流和動作記錄儀，正常時可監視中性點不平衡電流，出現單相接地故障時，可記錄動作次數；且可為保護和提供模擬量輸出。

5、性能可靠，維護簡便

AL-FNR型發電機中性點電阻柜中裝設干式單相接地變壓器及相應的過電壓保護器，柜中還裝設單相隔離開關，以便在進行檢修或?qū)嶒灂r隔離電源。

6、技術力量雄厚，服務周到

我公司為中性點設備專業生產廠家，技術力量雄厚，售前的技術交流咨詢可隨時到位；售后的安裝技術指導可按用戶要求及時進行。
