中性點經小電阻接地和經消弧線圈接地的區別主要體現在結構、工作原理、優缺點以及適用場景等方面。??

結構和工作原理

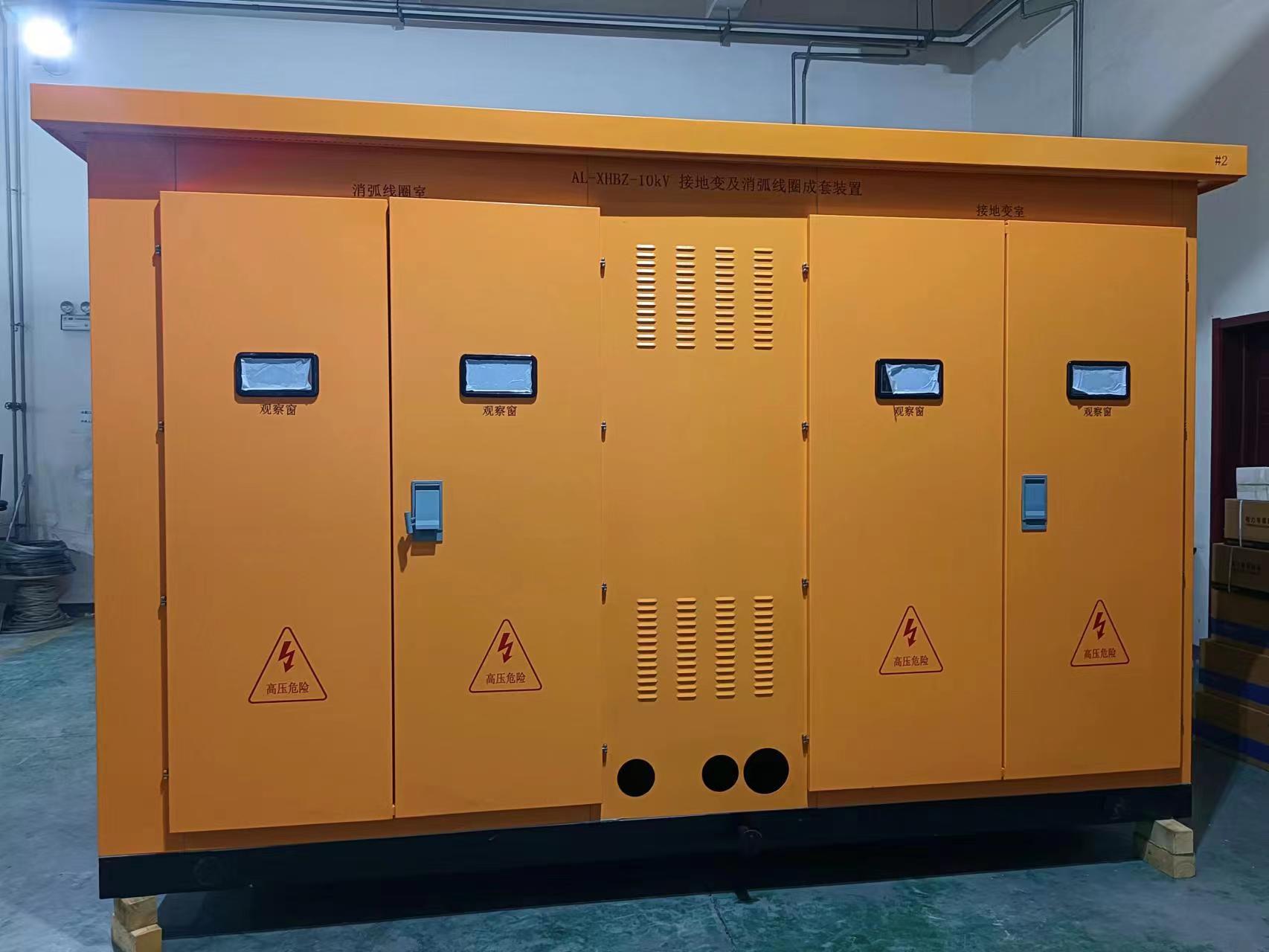

?中性點消弧線圈接地?：在這種方式下，消弧線圈被接入中性點和大地之間。當系統發生單相接地故障時，消弧線圈的電感電流會補償接地電容電流，使流過接地點的電流減小到能夠自行熄弧的范圍。這種方式可以允許系統在單相接地故障下繼續運行一段時間，從而提高供電的可靠性。

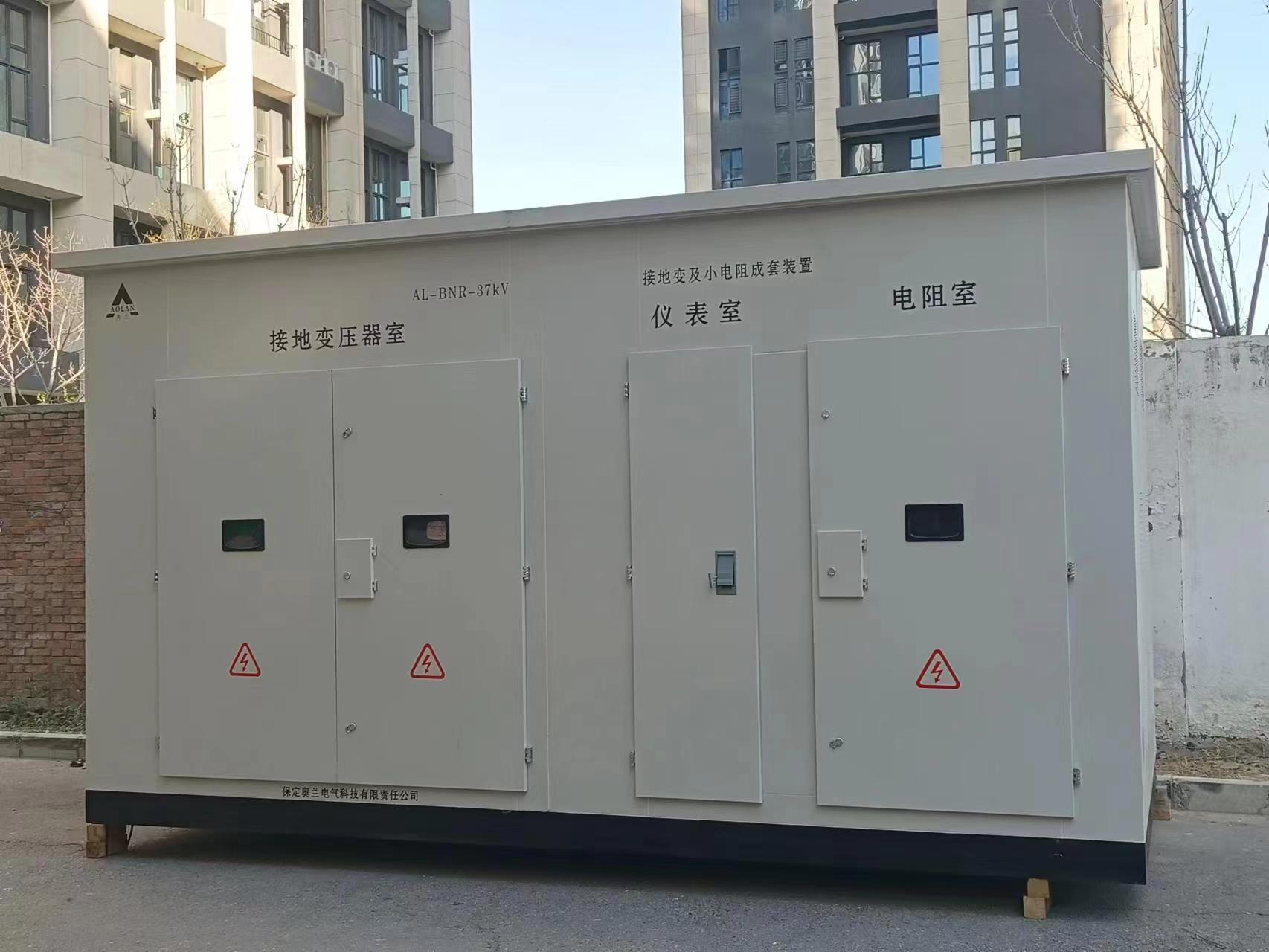

?中性點小電阻接地?柜：在這種方式下，中性點通過一個小電阻接地。當系統發生單相接地故障時，故障電流通過小電阻流入大地，導致斷路器迅速跳閘，從而快速切除故障。這種方式能夠抑制諧振過電壓，并且設備絕緣水平要求較低，但可能會影響通信設備的電磁兼容性。

優缺點

?消弧線圈接地?：

?優點?：能夠限制大部分接地現象，電磁兼容性好，對通信設備影響小。能夠自行熄弧，允許系統帶故障運行一段時間，提高供電可靠性。

?缺點?：系統絕緣水平要求高，設備復雜，控制復雜，成本較高。

?小電阻接地?電阻柜：

?優點?：結構簡單，投資省，能夠快速切除故障，抑制諧振過電壓，降低設備絕緣要求。

?缺點?：可能影響通信設備的電磁兼容性，需要較高的系統絕緣水平。

適用場景

?消弧線圈接地?：適用于對供電可靠性要求較高的場合，如重要電力用戶、醫院、數據中心等。由于其能夠自行熄弧并允許系統帶故障運行，因此在這些場合中具有較高的應用價值。

?小電阻接地?：適用于一般工業和民用配電系統，尤其是在通信設備較多的環境中。由于其結構簡單、投資省且能夠快速切除故障，適用于需要快速響應的場合
