單相接地保護設置及整定：

1. 在不接地系統，以單相接地的對地電容電流為整定依據。

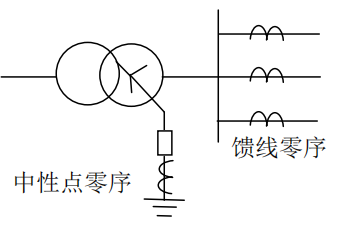

2. 作為饋線主保護，應設為速斷。動作電流取 I R ＋ ?I C 為整定依據，其動作電流應從 6KV 饋線電源側的零序電流互感器取得。以實現 發生單相短路的饋電線路的有選擇性動作。

3. 在中性點接地電阻柜回路設各饋線的后備保護，同 時做為母線的主保護。動作時間應為“饋線 主保護動作時間”＋△t ，一般約為 0.6～ 0.7S。其動作電流應由流過電阻柜電阻器的電流為 整定依據，其動作電流應由中性點CT提供。
