一、 氣象條件

設備工作地點海拔高度115m，全年平均氣溫23度，室外最低極限溫度為-20度，極端最高氣溫39.5度。要求在上述最不利氣候條件下設備能正常工作。地震基本烈度確定為Ⅶ度。

二、 技術條件

1、裝置電壓等級為10KV，標稱電壓為10.5kV。數量：2套，分別接于兩段10kV母線。工頻運行。

2、供貨范圍

三、  設備主要參數

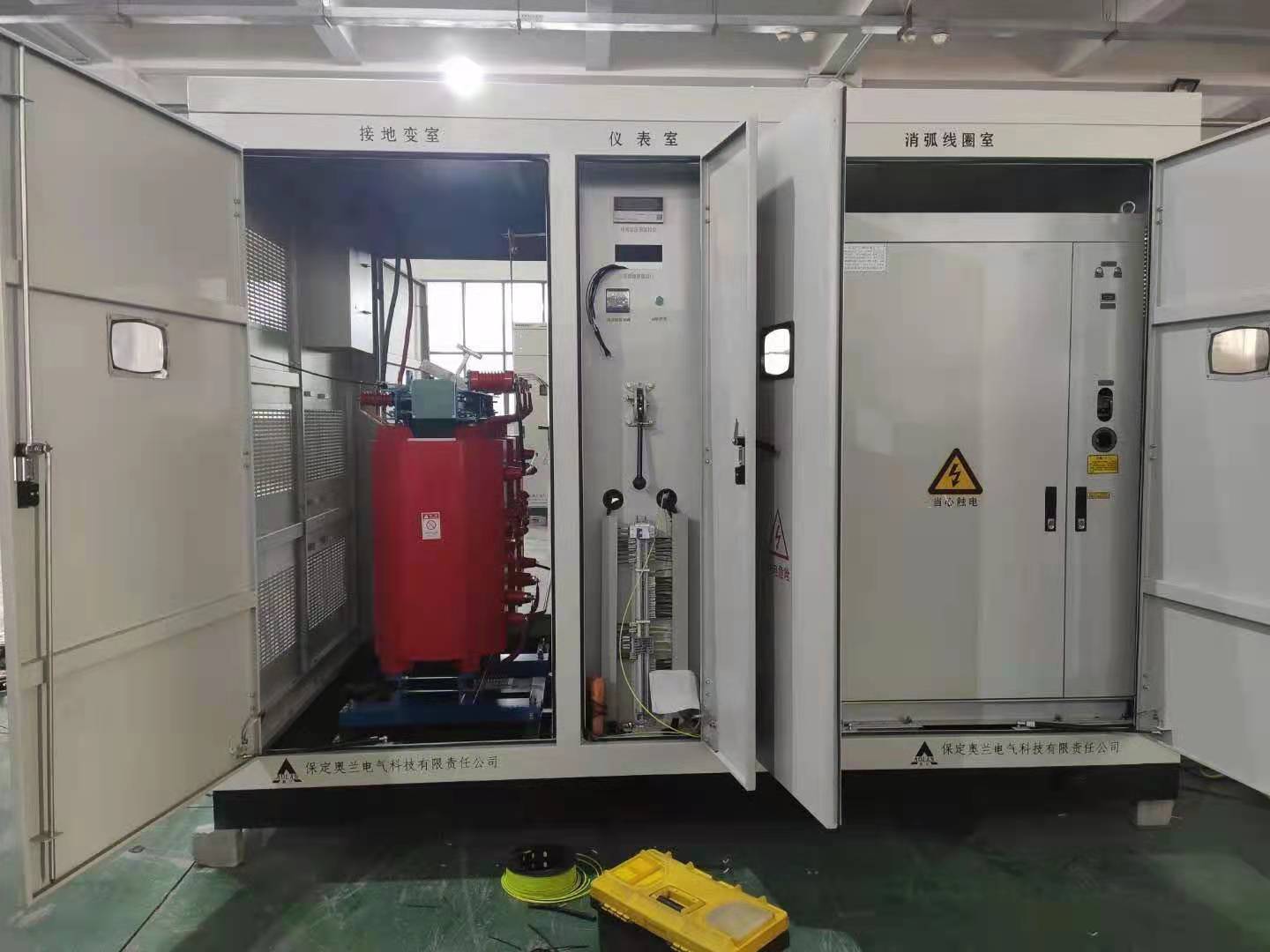

1、成套裝置

1.1、電容電流測量誤差：≤2％

1.2、各種接地狀況下接地殘流工頻無功分量：≤5A

1.3、安裝后系統正常運行時，引起電網中性點位移電壓偏移：≤15％標稱相電壓。

1.4、單相接地故障后，響應時間：≤30ms

1.5、電網電容電流跟蹤靈敏度最小可達0.5A

1.6、單相接地故障后，額定運行時間：2小時

2、干式接地變壓器

2.1型式：干式，全絕緣

2.2額定容量：315kVA（含200KVA站變）

2.3額定電壓：10kV±2*2.5%/0.4kV

2.4額定中性點電流：20A

2.5頻率：50Hz

2.6相數：三相

2.7接線組別：ZN,yn11

2.8溫升：100K（2h）

2.9絕緣水平：工頻(1min)耐受電壓：35kV（有效值），雷電沖擊耐受電壓：75kV

2.10泄漏比距：2.5cm/kV

2.11局放：小于5pC

2.12冷卻方式：AN

2.13絕緣等級：F級

2.14噪音：離本體2米處，≤55dB

3、干式消弧線圈

3.1絕緣結構：干式，全絕緣

3.2額定容量：100kVA

3.3電流調節范圍：5-17A

3.4消弧線圈調節方式：調匝式

3.5額定電壓：10/kV

3.6相數：?jiǎn)蜗?/span>

3.7絕緣水平：工頻(1min)耐受電壓：35kV（有效值），雷電沖擊耐受電壓：75kV

3.8絕緣耐熱等級：F級

3.9冷卻方式：AN

3.10外絕緣爬電比距：2.5cm/kV

3.11噪音：離本體2米處，≤55dB

3.12局放：小于5pC

3.13最大電流至少連續運行2小時。

3.14無諧波電流產生。

4、專用電壓互感器

4.1型號： JDZX9-10

4.2變比：10/√3/0.1√3KV

4.3容量：30VA

4.4精度：0.5級

5、專用電流互感器

5.1型號： LQZ-0.66

5.2變比： 50/5

5.3精度：0.5級

6、防護外殼

6.1防護等級：IP30

6.2防護外殼采用2mm厚冷軋鋼板

6.3殼體顏色：待定

6.4外殼尺寸：長*寬*高=據設備情況。

7、控制系統

7.1電容電流測量誤差：≤2％

7.2中性點位移電壓、電流測量誤差：≤±2%。

7.3控制器的交流輸入回路對地絕緣電阻：≥20MΩ。

7.4控制器的交流輸入回路對地絕緣工頻耐壓：2kV

7.5控制器連續通電96小時(常溫)或48小時(高溫+40℃)。試驗期間，保證各項功能正常，無異常現象，保持電容電流、位移電壓測量精度在允許范圍以?xún)?nèi)。

7.6能夠?qū)Χ_(tái)消弧線圈并列或分列運行時進行有效、均衡地自動調諧控制。可適應系統分列運行或并列運行的運行方式。

7.7控制器具有全中文大屏幕液晶顯示，能顯示下列信息：

系統正常運行時的中性點電壓及電流值、系統電容電流、成套裝置運行狀態等信息；接地故障發生系統電容電流、消弧線圈補償?shù)碾姼须娏髦怠⒔拥貧埩鳌⒔拥匕l(fā)生時刻能信息。

7.8控制器具有掉電保持儲存信息的功能，能夠存儲100次接地信息；具有打印功能。

7.9 控制器提供RS232或RS485通信接口，能夠傳送系統電容電流值、成套裝置運行狀態、中性點電壓值、中性點電流值、接地殘流信息。

7.10消弧系統控制方式為：一控制屏控制兩臺消弧線圈。

8、控制屏

8.1屏體采用PK-10標準型，前單玻璃門，后雙開門。外形尺寸：W×D×H=800×600×2260(寬×深×高，mm)

8.2屏體顏色：待中標后與業主協商確定。

8.3控制屏內安裝消弧線圈控制器兩臺。

9、安裝及保修

9.1設備安裝就位由需方負責，供方應派人員現場指導安裝，供方免費調試，保證各項技術指標滿足要求。

9.2自設備安裝投運之日起，該裝置在一年內因質量不良而發生損壞，或不能正常運行時，供方應無償為用戶維修。并應對該裝置終身提供技術服務。

9.3 供方配合需方的綜合自動化供貨商解決本裝置與綜合自動化系統的通訊問題。

10、技術培訓及出廠驗收

供方負責對需方的技術培訓，培訓內容包括設備原理、性能、設備結構及維護、設備控制及操作、故障判斷及處理，培訓在需方現場聯系實際進行。

11、技術文件

11.1供方提供以下資料各三份（注：電子文檔為CAD 2004版，WORD 2003）

1）設備外形尺寸圖及荷重。

2）設備安裝尺寸圖。

3）電氣原理圖。

4）端子接線圖。

5）詳細的通訊規約文本。

6）使用說明書。

12、相關規范

 設備應滿足下列技術標準(均以最新版本為準)：
