    福清150MW漁光互補項目接地變小電阻成套裝置
    添加時間:2022-05-31 14:02:31

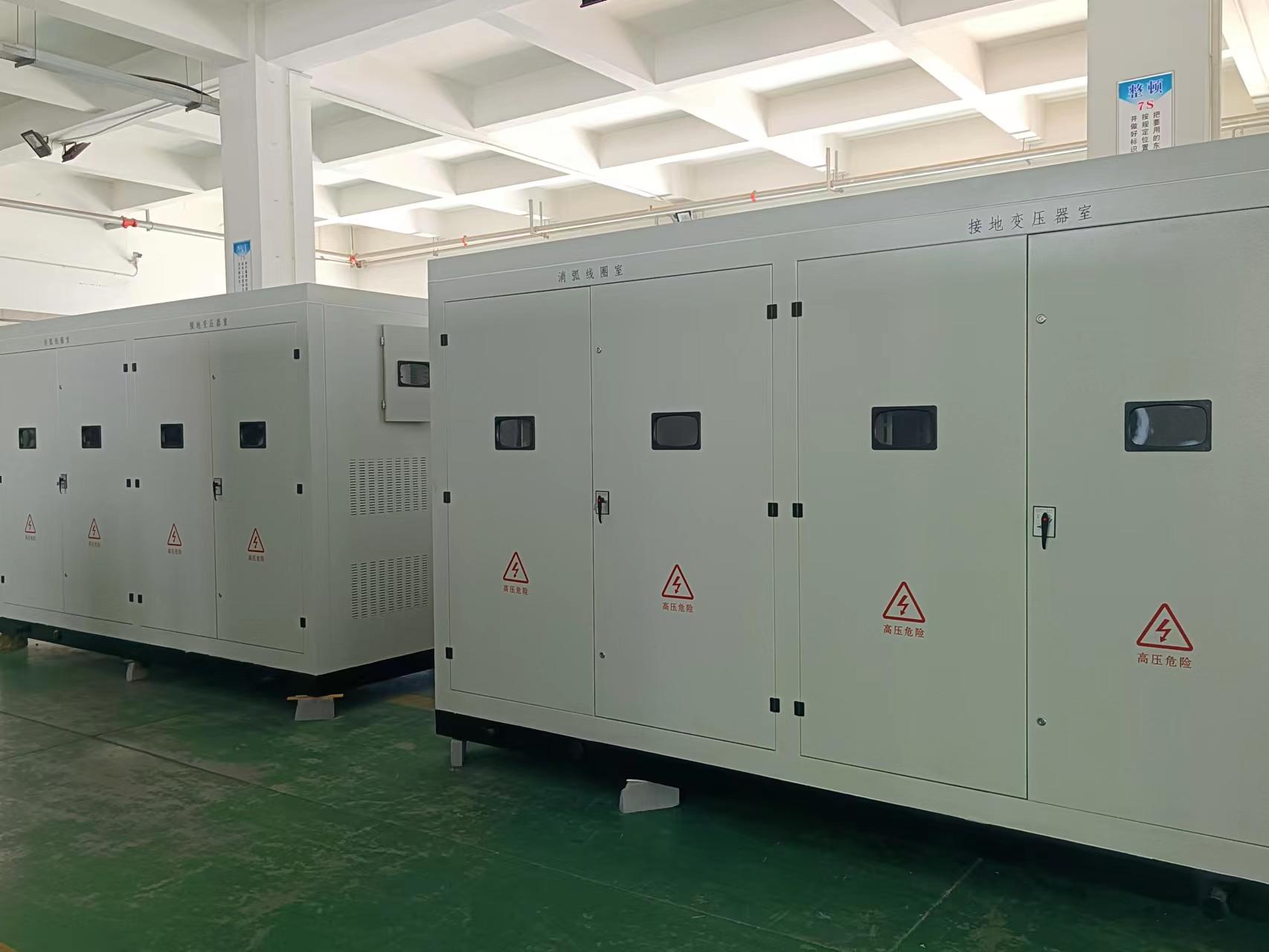

    福清150MW漁光互補項目接地變小電阻成套裝置

    本產品適用于福清150MW漁光互補項目35kV接地變小電阻成套裝置的訂貨需求,它提出了35kV接地變小電阻成套裝置本體及附屬設備的功能設計、結構、性能、安裝和試驗等方面的技術要求。


    序號

    名稱

    單位

    參數

    一、接地變壓器

    1.1

    絕緣方式


    干式(F級)

    1.2

    額定電壓

    kV

    37±2×2.5%

    1.3

    額定頻率

    Hz

    50

    1.4

    接地變容量

    kVA

    800

    1.5

    站用變容量

    kVA

    400

    1.6

    聯結組及聯結組標號
    (僅對帶二次繞組)

    kV

    ZN,yn11

    1.7

    工頻(1min)耐受電壓(有效值)

    kV

    95

    1.8

    雷電全波沖擊耐受電壓(峰值)

    kV

    200

    1.9

    冷卻方式


    自冷(帶溫顯、溫控及遠傳功能)

    1.10

    溫升限值
    (工作狀態下)

    K

    100

    1.11

    局放水平

    PC

    10(干式)

    1.12

    噪音水平

    db

    55dB

    二、接地電阻器

    2.1

    額定電壓

    kV

    37/3

    2.2

    額定通流容量

    A

    200

    2.3

    標稱阻值

    Ω

    101

    2.4

    電阻器在25℃時的電阻值允許偏差

    %

    ±5

    2.5

    短時(10s)允許升溫



    K

    760

    2.6

    長期(2h)允許溫升

    385

    2.7

    額定通流時間

    S

    10

    2.8

    電阻材質


    不銹鋼合金

    2.9

    電阻材質熔點

    1375~1600

    2.10

    工頻試驗電壓(有效值)

    kV

    95

    2.11

    外絕緣爬電比距

    mm/kV

    20(戶內)

    31(戶外)

    三、電流互感器

    3.1

    型式


    干式LZZBJ9-35

    3.2

    變比

    A

    200/5

    3.3

    二次繞組(2個)


    廠家配

    3.4

         局放

    pC

    < 30

    3.5

    CT電氣連接位置電阻器首端/末端


    電阻器末端(接地端)

    四、智能監控器

    4.1

    功能


    實時監測接地電阻的溫度、電流等運行狀態參數,并能通過通信和硬接點兩種方式上傳報警信號,通過硬接點方式上傳跳匣信號。

    4.2

    中性點電流測量誤差

    %

    <2

    4.3

    溫度測量精度

    %

    <2

    4.4

    工頻耐受電壓

    kV

    2

    五、成套裝置箱殼

    6.1

    箱體材質


    冷扎鋼板或不銹鋼材質

    6.2

    外殼顏色


    戶外噴塑,顏色待定

    6.3

    防護等級


    IP20(戶內)

    IP54(戶外)

    6.4

    進、出線方式


    下進下出
