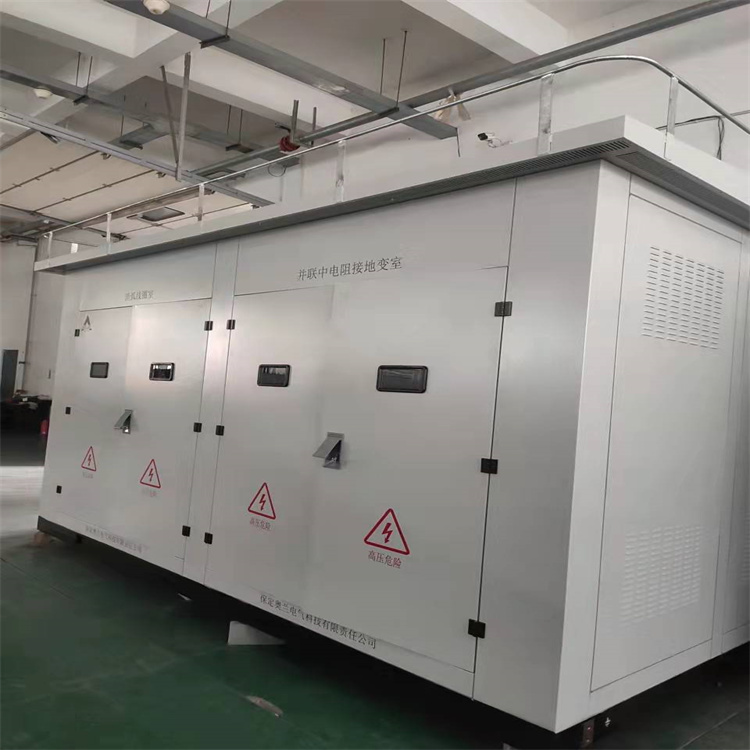

接地變及小電阻成套裝置的參數是如何計算選擇的呢？

舉例如下：

一個光伏電站內接地裝置類型采用接地變及小電阻裝置形式。本工程考慮設置630kVA的接地變及小電阻裝置，二次側站用變?nèi)萘繛?00kVA。本項目35kV電纜長度約10km光伏電站內電纜線路單相短路電容電流計算如下：

1） 電纜電容電流

Ic=0.1UeL

= 0.1×37×10

=37A

其中 Ue—電站額定線電壓（kV） L—電站電纜長度

2）35kV變電站接地電容電流系數1.13

Ic=1.13×37=41.81A

故總的單相短路電容電流為41.81A

接地變及小電阻成套裝置內接地電阻的選擇：

根據計算，系統的電容電流為41.81A左右。考慮一定發展裕度，建議按消弧諧振接地1.2倍發展系數考慮，即1.2Ic=50.172A。通常按照4倍系統電容電流來確定流經小電阻的阻性電流，即：Ir=200.688A，取整200A。施加在小電阻上的電壓為相電壓，即為37/√3=21.36kV，接地電阻值R=U相/Ir=21.36*1000/200=106.82歐姆。

接地變及小電阻成套裝置內接地變?nèi)萘康倪x擇：

接地變需要帶200A/10s的電阻，按照IEC標準，變壓器10s的過負荷倍數為10.5倍（在10s過負荷時間內，繼電保護肯定已動作，切除故障，也就是說，變壓器過負荷時間肯定小于10s），即：接地變?nèi)萘繛椋?00A×37kV/（1.732×10.5）≈406.91kVA，考慮到接地變兼做站用變，站用負荷按照200kVA。

則本光伏項目接地變及小電阻成套裝置接地變?nèi)萘咳≈禐?30kVA，帶200kVA所用變，接地電阻10s通流500A，阻值106.82歐。
